THW-Projekt der Fachgruppe Führung und Kommunikaton des OV Trier
THW Ortsverband Trier (https://ov-trier.thw.de/unser-thw-ortsverband/einheiten/fachgruppe-fuehrungkommunikation/)
LTE-Antennen (Wittenberg Duo-Set LAT22) Umbau
Austausch des Standard Koaxkabel H155 gegen Hyperflex10
Halterungen herstellen für N-Doppelflanschbuchsen

Die LTE Antennen arbeiten mit einem LTE- Router, im sogenannten MiMo ( Multiple Input Multiple Output ). Genaue Infos zu MiMo hier :Beschreibung zu MiMo (https://de.m.wikipedia.org/wiki/MIMO_(Nachrichtentechnik))
Die Wittenberg DUO SET LAT22 (https://www.conrad.de/de/wittenberg-antennen-duo-set-2x-lat-22-richtantenne-lte-800-66 fest montiertem H155 Koaxialkabel erhältlich mit 10m Länge , die fest an der Antenne verlötet sind. H155 hat auf 100m rund 26 wir benötigen 20m bis zum Router , dort wären das mit H155 5 ,2dB Verlust auf 20m. Wenn ich ein Hyperflex10 verwende was a bei 800Mhz hat, hab ich bei 20m noch 2,4dB Verlust , somit eine Differenz von 2,8dB zum H155, die im Ernstfall in der Praxis en dazu kommen dann noch Verluste durch Steckverbinder, je ca. 0,2 - 0,3dB

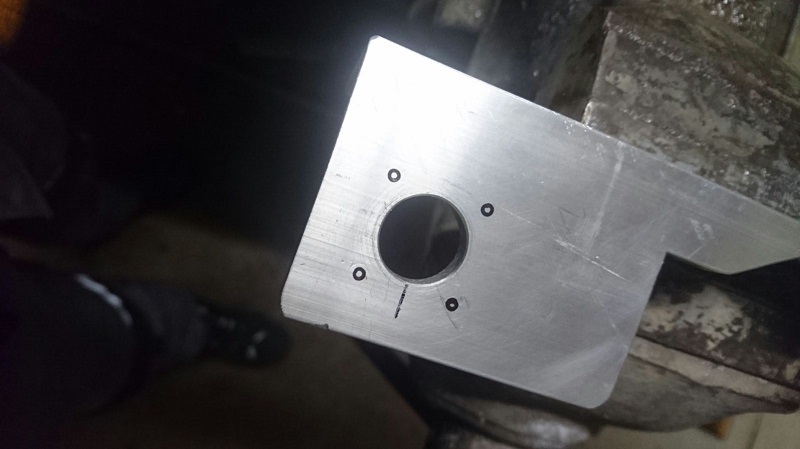

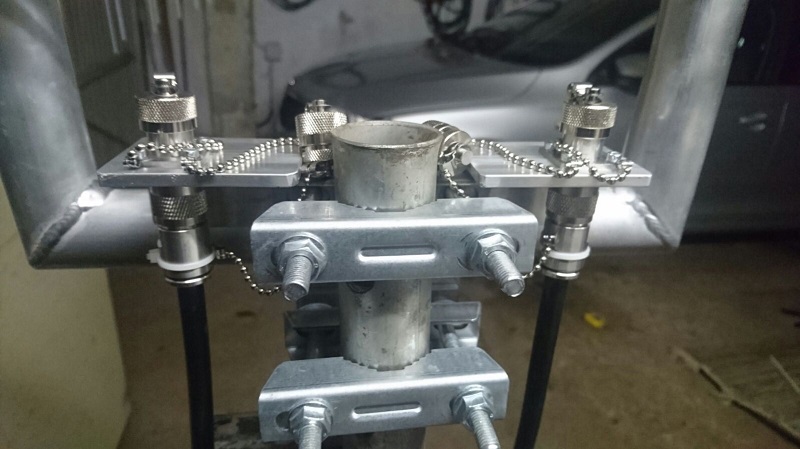

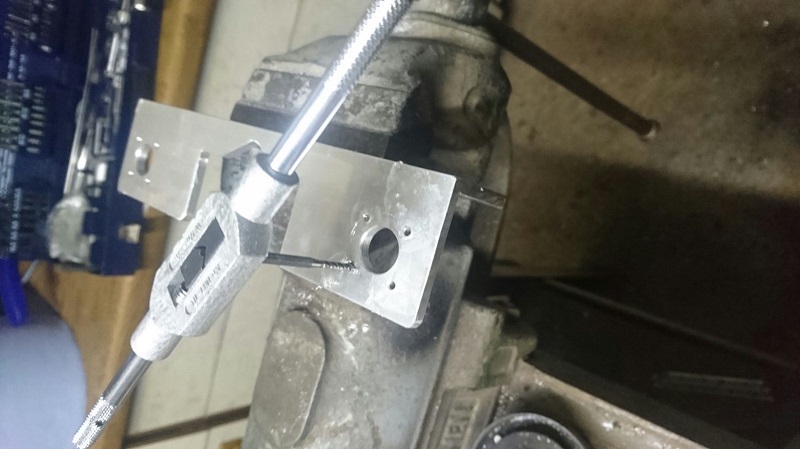

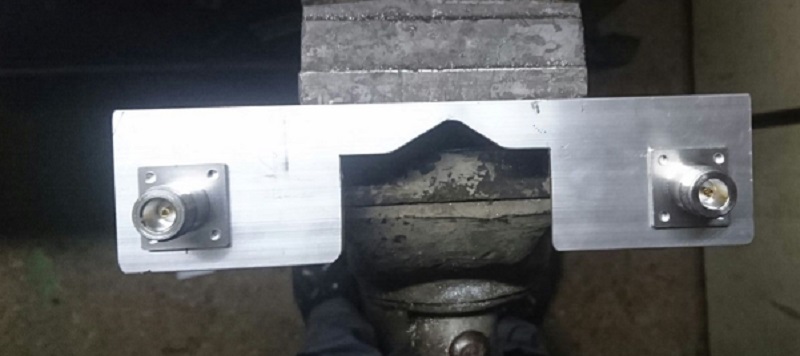

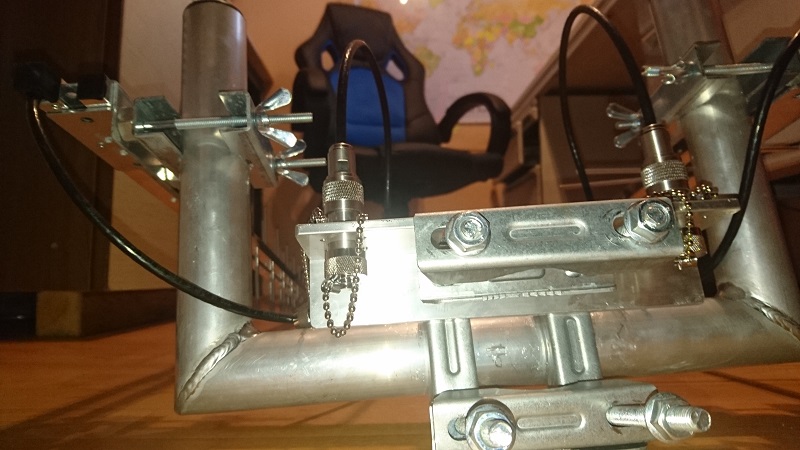

Ich habe mich dann entschlossen in der Nähe der beiden Antennen eine Halterung anzubringen an der dann 2x Doppelflansch
werden wo an einer Seite ein N-Stecker mit kurzer Zuleitung zur Antenne mit H155 gemacht wird, und an der anderen Seite ein
Steckern angebracht wird beim Aufbau.

IMG 20170227 WA0050IMG 20170227 WA0041IMG 20170227 WA0051DSC 2520IMG 20170227 WA0048

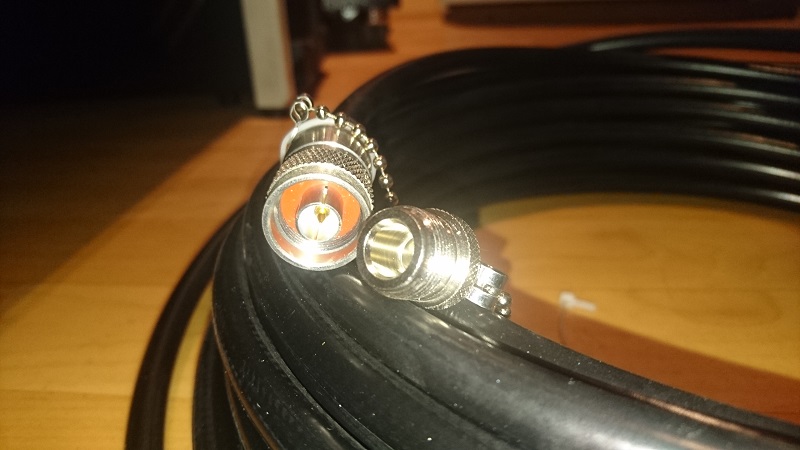

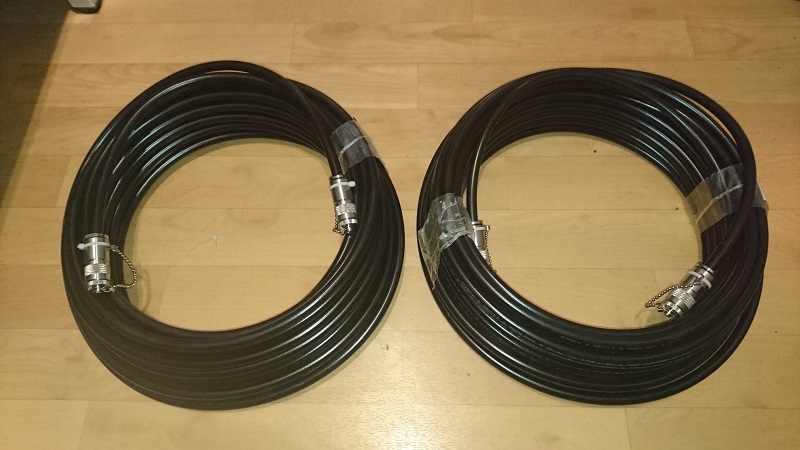

Hier die beiden Koaxialkabel Hyperflex10 für die beiden Yagi Antennen mit Stopfen gegen Feuchtigkeit da die Kabel und die Antenne des THW verwendet werden.

DSC 2525DSC 2528

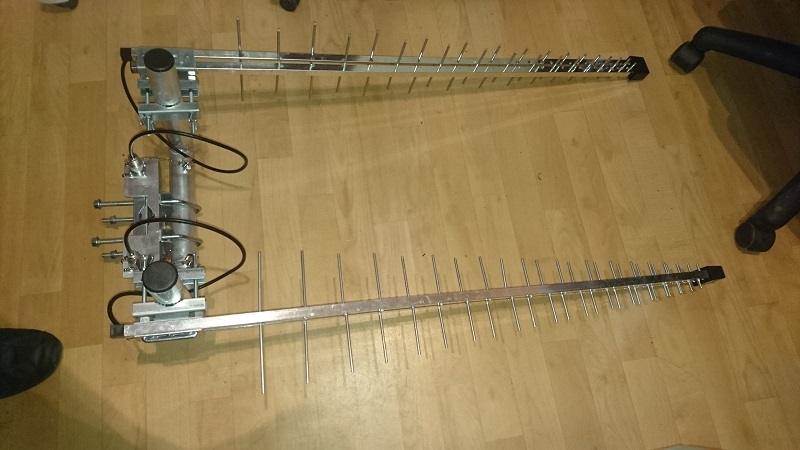

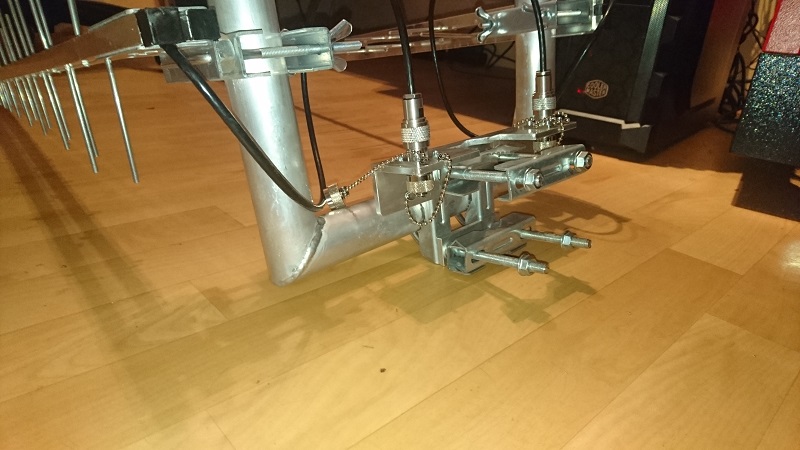

Hier sind die beiden Antennen auf der Masthalterung montiert.Der LTE-Router macht Diversity und sucht sich dann entsprechen beiden Antennen.

DSC 2516DSC 2517DSC 2521



73 de DL7GT Daniel
