Projekt 2015/2016 von DL7GT
Open-HPSDR Hermes Software Defined Radio mit 500mW 160m-6m

Der Hermes SDR ist ein Single Board Transceiver und Full-Duplex fähig mit einem 16-Bit D/A Wandler und macht 500mW Ausgabe  Der Hermes ist eigentlich nur zu 50% ein Funkgerät und zu 50% ein hochpräzises Messgerät. Er kann nicht nur als SDR eingese sondern ist als Spectrum-Analyser bis 62MHz und Network-analyser hervorragend geeignet.

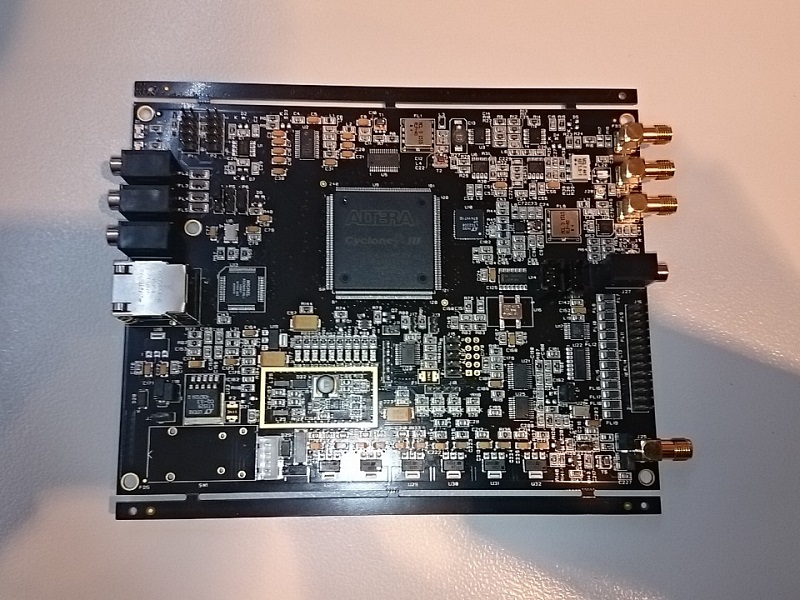

Hier ist nun die Hermes SDR Platine zu sehen, die Technischen Daten sind im Netz vorhanden zu entnehmen. https://apache-labs.com/al-products/1022/Open-HPSDR-Hermes-Transceiver-Card-Assembled--Tested.html

IMG 20151229 144745

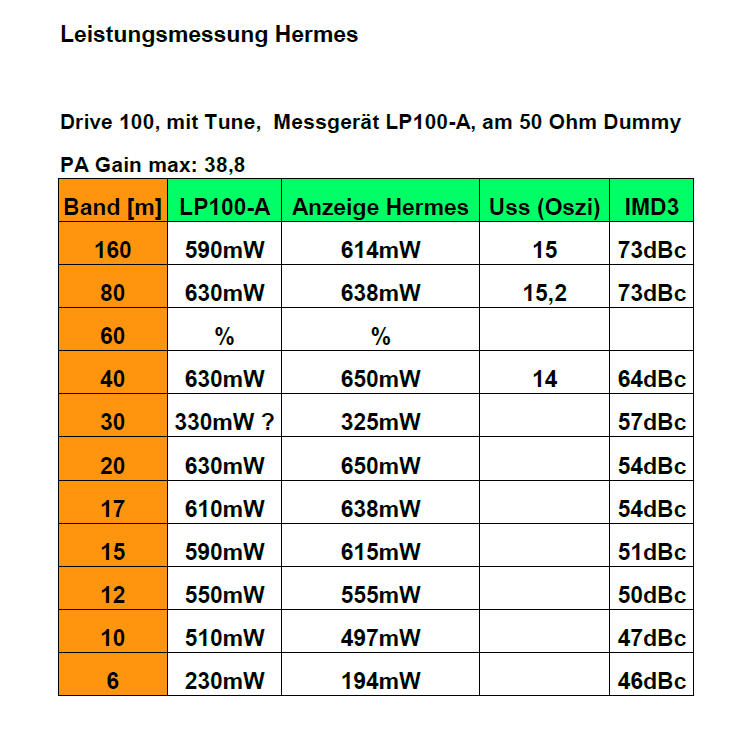

Hier eine Messung der tatsächlichen ausgangsleistung und des IMD3 des Senders.

IMD3 Hermes

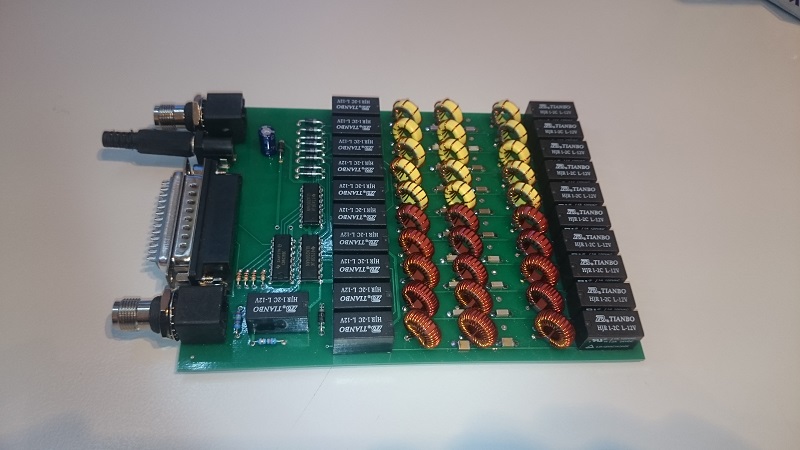

Aufbau des Hermes mit RX BPF Preselector im 19" Einschub von DL7GT Hier zu sehen ist ein RX Band-Pass-Filter aus Russland. Jeder einzelne Filter wird vom Hermes über die Open Collectoren mit B
geschaltet.Über die SUB-D25 Buchse werden dann die Filter des Lowpassfilters geschaltet von derEndstufe. RX Banspassfilter (http://eb104.ru/internet-magazin/sdr/bpf-dlya-sdr-hermes-anan)

DSC 1297

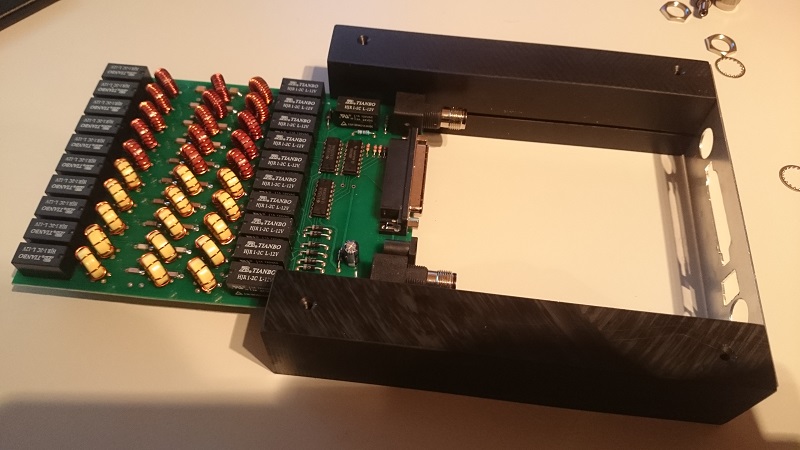

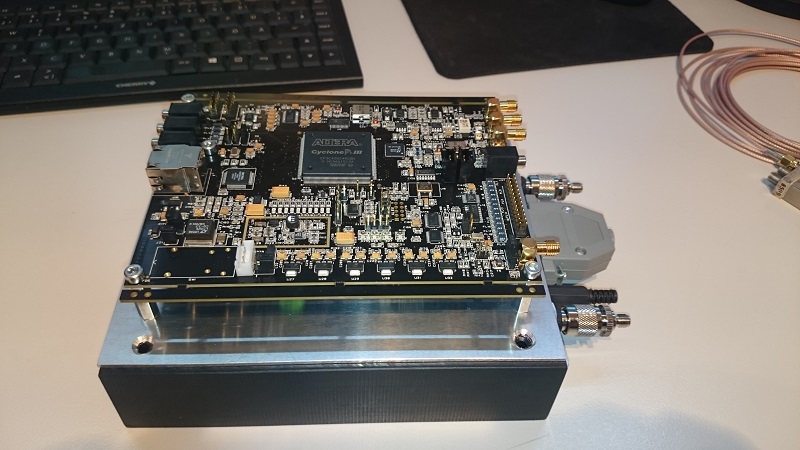

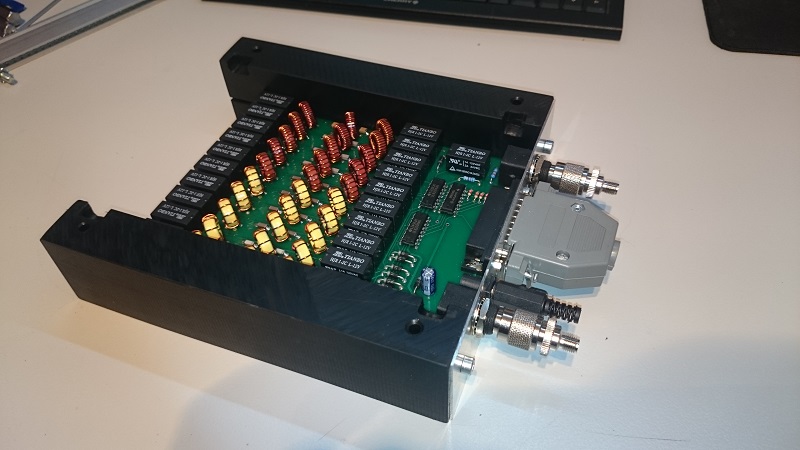

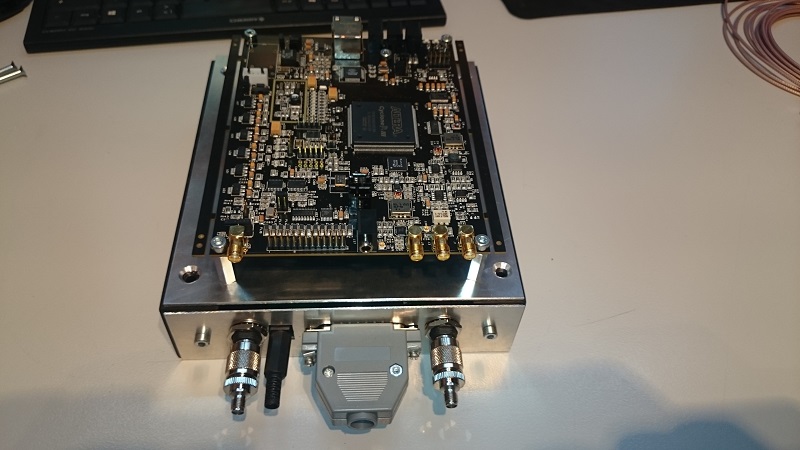

Hier habe ich nun den Hermes und den RX Bandpassfilter in Sandwich Bauweise übereinander aufgebaut, Das RX BPF wurde in Hartplastik mit Nuten zum halten der Platine eingesetzt, darüber wurde dann eine aluminium Platte angebracht zur Abschirmun Komponenten, worauf dann der Hermes SDR verschraubt wurde mit Abstandsbolzen.

DSC 1370DSC 1425DSC 1427DSC 1426

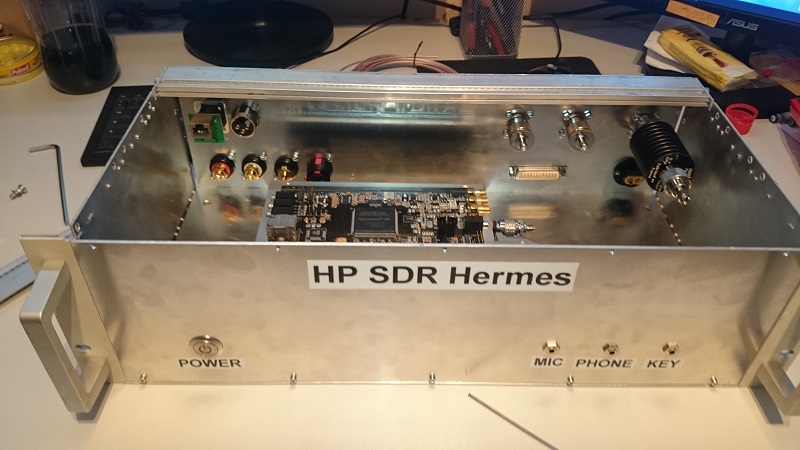

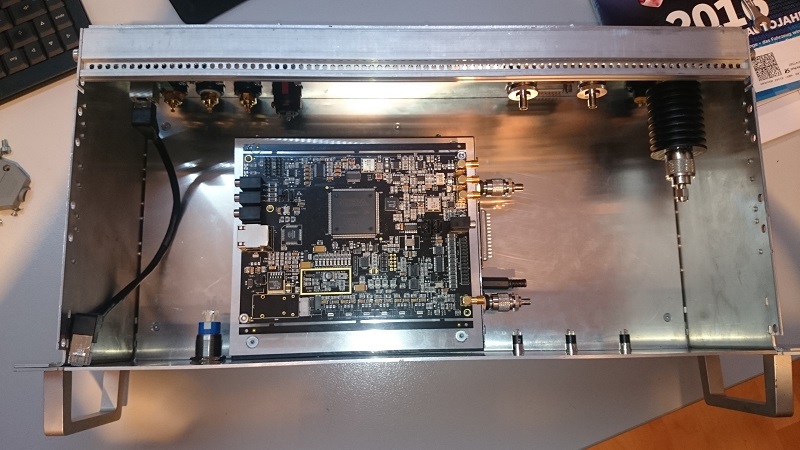

Nun wurden die Komponenten im 19" Einschub verbaut . Buchsen, Schalter etc... in der Frontplatte und in der Rückwand montie

DSC 1429DSC 1430DSC 1431

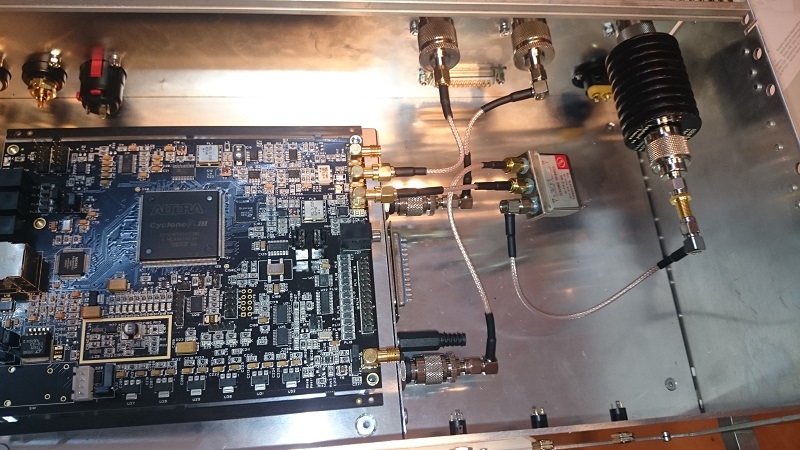

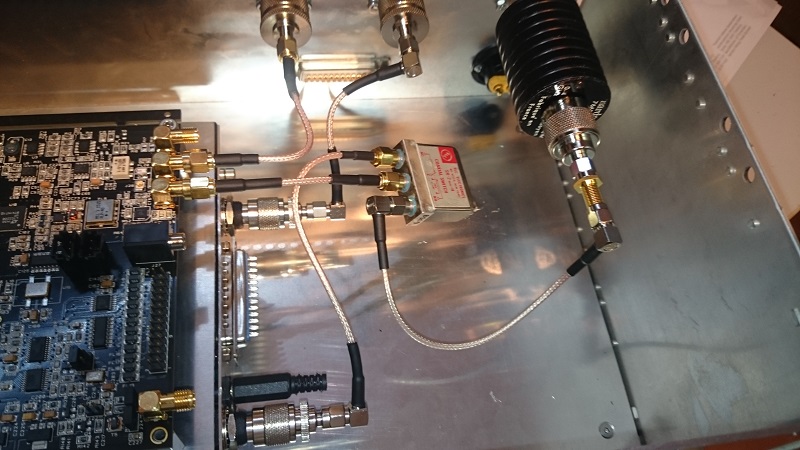

Auch wurde ein SMA Koaxialrelais verbaut um Pure-Signal auch Predistortion genannt zu realisieren. dort wird ein ausgekoppe hinter der letzten Verstärkerstufe gedämpft zurück geführt auf den RX Empfänger, dieses verbessert dann das IMD3. hier ein ausführlicher Bericht über Pure Signal.
Pure Signal Introduction (https://www.wavenode.com/PureSignal.pdf)

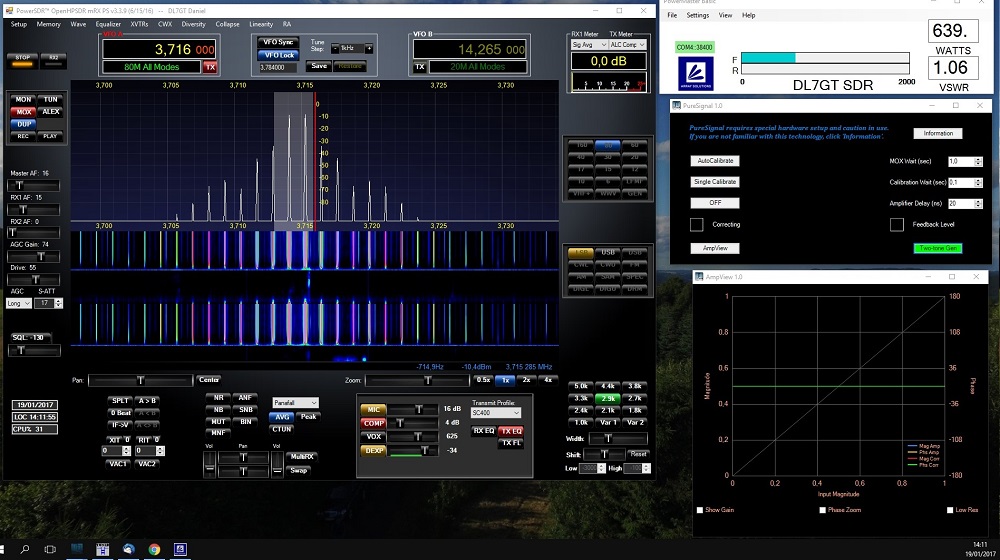

Hier eine 2-ton Messung ohne Pure Signal, Predistortion .

2 TON ohne Pure Signal

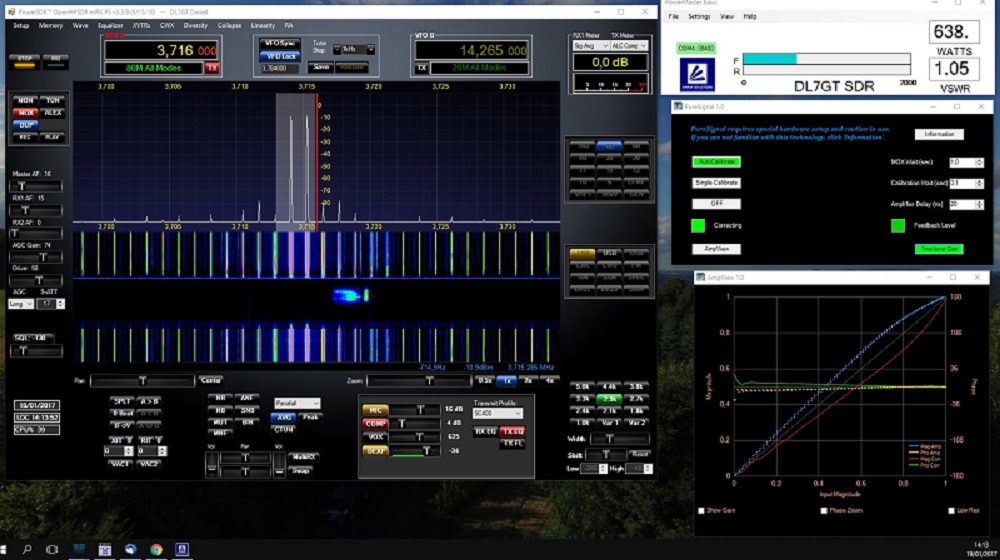

Hier eine 2-Ton Messung mit Pure-Signal, Predsitortion. Dort ist schnell und eindeutig zu sehen wie sehr sich das IMD3 verbess

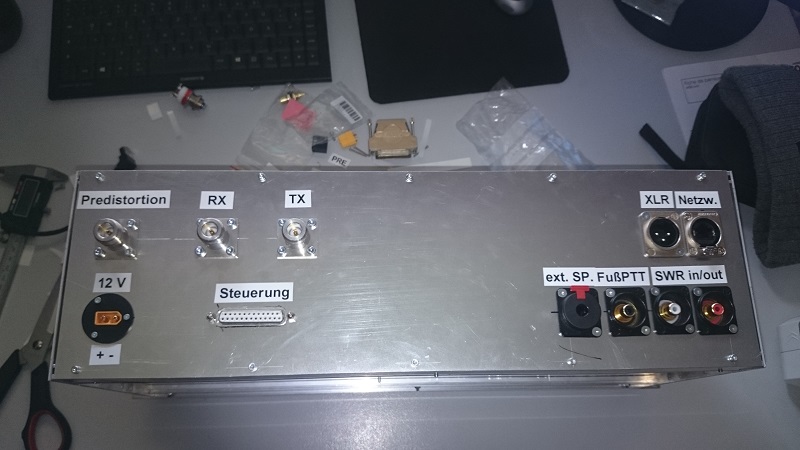

2 TON mit Pure SignalIMG 20151223 WA0004IMG 20151229 WA0034



73 de DL7GT
