Projekt 2015/2016 von DL7GT

Kurzwellen-PA mit 1,2KW und einen BLF188XR LD-Mos-Transistor



Aufbau einer Kurzwellen-PA aus Modulen und Bausätzen mit einen einzigen Transistor, dabei handelt es sich um einen BLF188XR, ein sogenannter LD-Mos Transistor der mit 50V arbeitet . Dieser BLF188XR hat eine sehr hohe Verstärkung ( 2-30Mhz ca.30dB), 1400W Output Power.

Die PA wird direkt vom Hermes SDR angesteuert, also maximal 500mW ohne zusätzliche TreiberPA, dort kommen bei 500mW Pin problemlos 1KW Pout am Dummyload.

Es gibt bereits einen Nachfolge Transistor der 1500W kann und einen Frequenzberiech von 1-500Mhz abdeckt.
NXP’s 1500 W MRF1K50 RF Power Transistor (http://www.nxp.com/products/rf/rf-powertransistors/rf-broadcast-and-ism/1500-w-cw-over-1.8-500-mhz-50-v-wideband-rf-power-ldmostransistor:MRF1K50H?&fsrch=1&sr=1&pageNum=1)

Nun zum PA-Modul mit dem BLF188XR von DG8DP Chris.

Technische Daten:

  • IMD3 @ 750W PEP 38dB ( 2-Ton 32dBc)
  • 40V - 55V Betreibsspannung
  • Frequenzbereich 1,8MHz - 70MHz
  • Stromaufnahme max. 35 Ampere
  • TVS-Dioden zum Eingangsschutz
  • Temperaturmessung Digital-One-Wire DS18B20

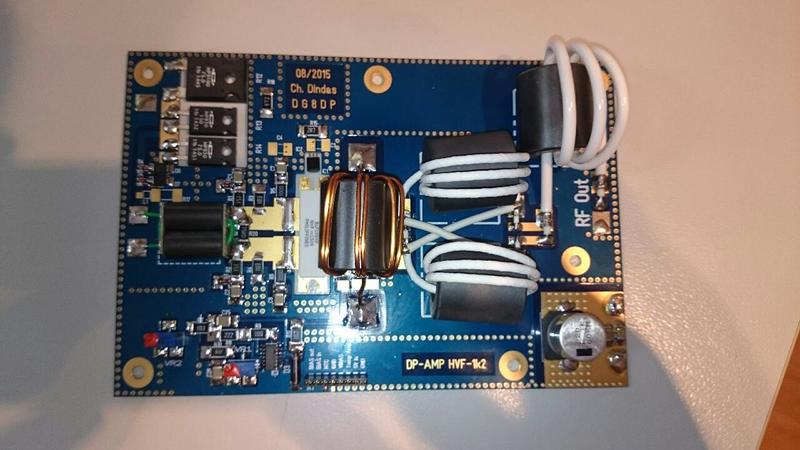

PA Modul mit BLX188XR

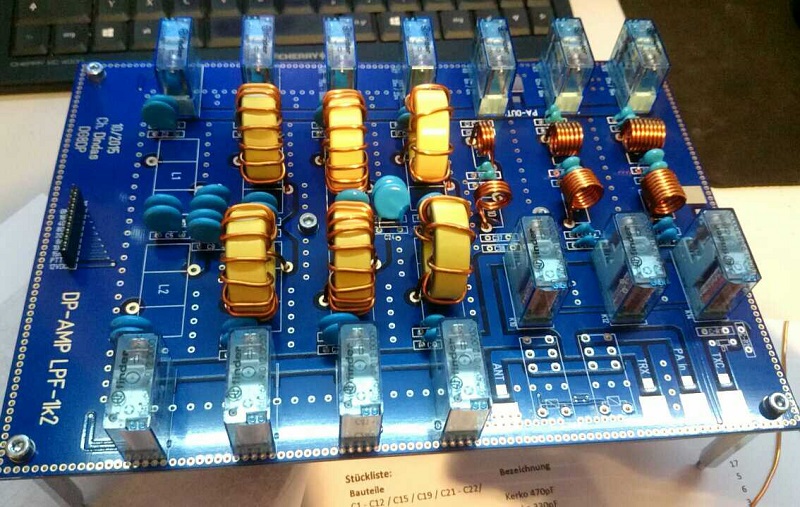

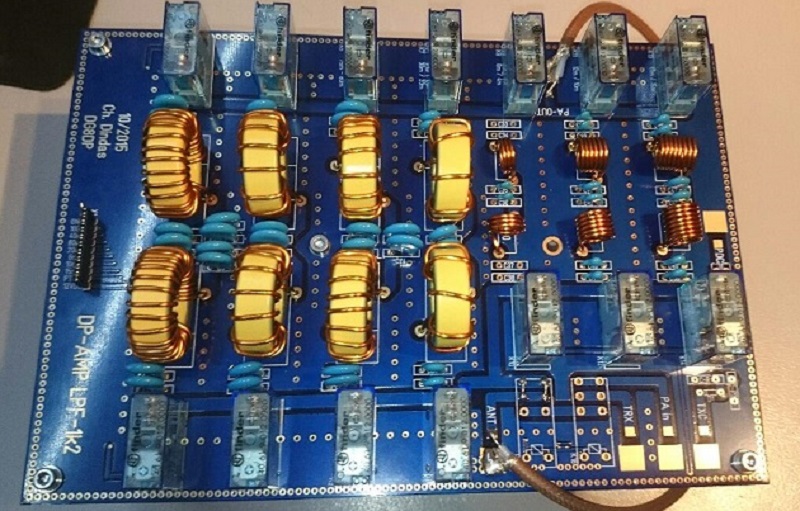

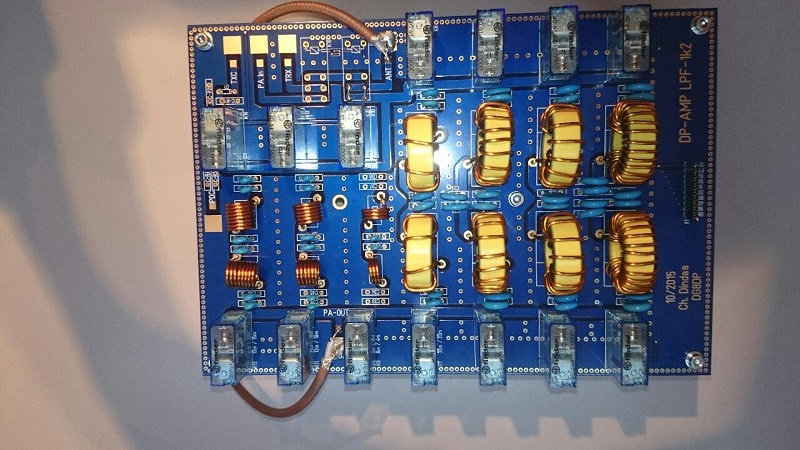

Nun zum LPF-Modul, dies war ein Bausatz, somit erstmal Spulen wickeln,SMD Kondensatoren,Kondensatoren,Relais bestücken und anschleissend die einzelnen schaltbaren
Filter durch messen auf Transmission-Loss und SWR .
DP-AMP LPF 1K2 Bausatz (http://www.dg8dp.de/index.php/dp-amp-lpf-1k2/dp-amp-lpf-1k2)
Hierbei handelt es sic hum einen sogenannten Tschebyscheff Filter der 5.Ordnung in Pi-anordnung, ebenfalls inst auf dem LPF eine TX/RX-Umschaltung vorhanden. Es können 7 Filter geschalter
werden, dies wird durch anlegen von GND relaisiert.

  • 160m
  • 80m
  • 60m & 40m
  • 30m & 20m
  • 17m & 15m
  • 12m & 10m
  • 6m & 4m

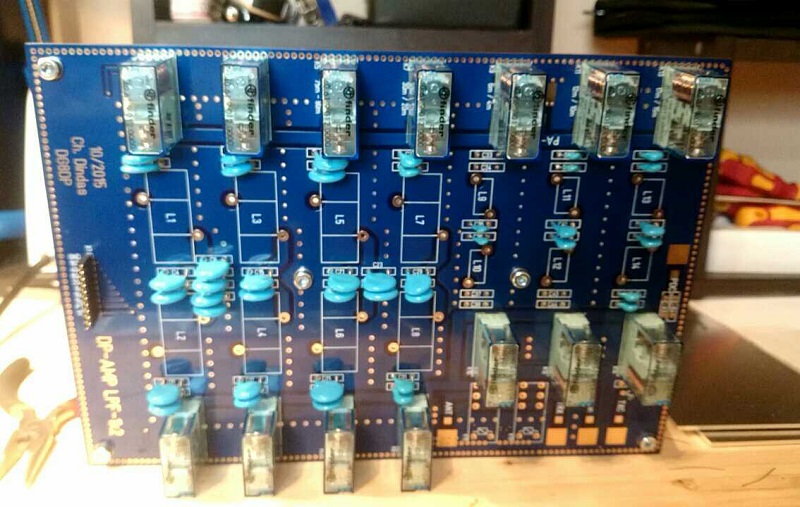

1449406594645DSC 1327

1449411081936DSC 1328

Kupferplatte fräsen
Video Kupferplatte fräsen mit Messerkopf (https://www.youtube.com/watch?
v=yc04L9_w3LI&feature=youtu.be)

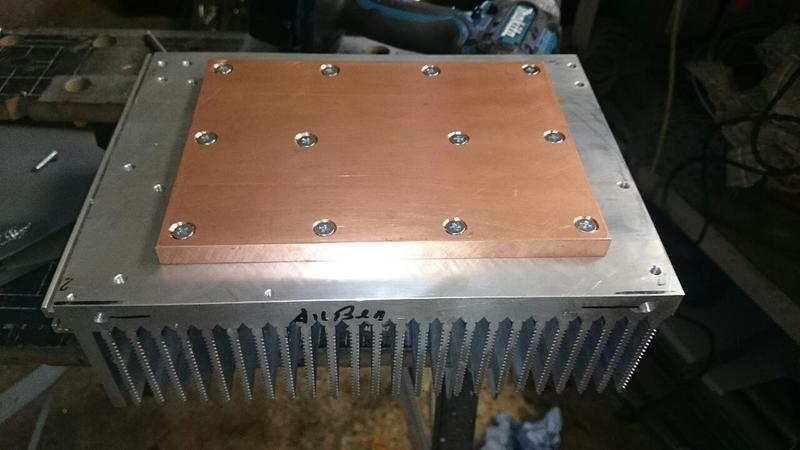

Anschliessend wurde die nun plan gefräste Kupferplatte auf den Kühlkörper mit wärmeleitpaste versehen und verschraubt.

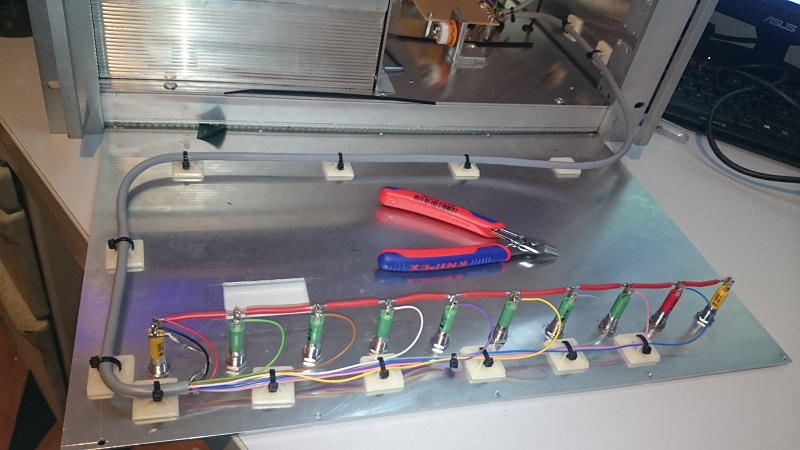

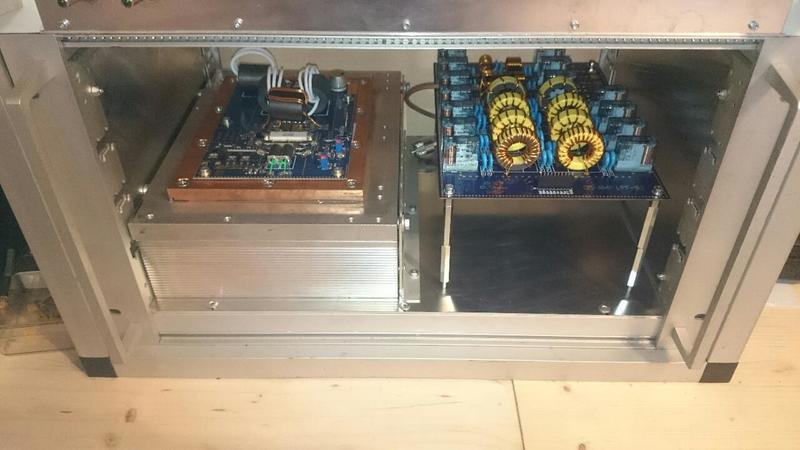

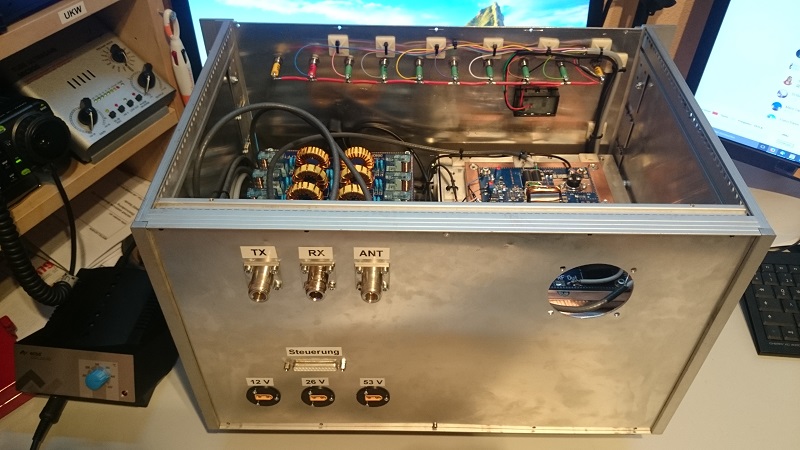

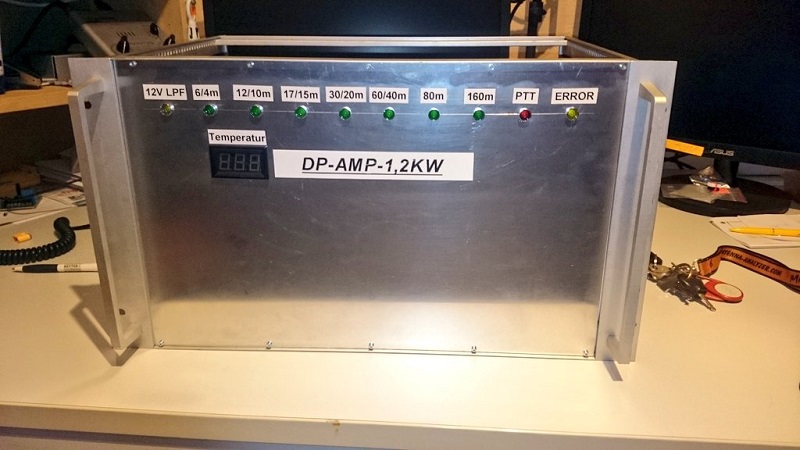

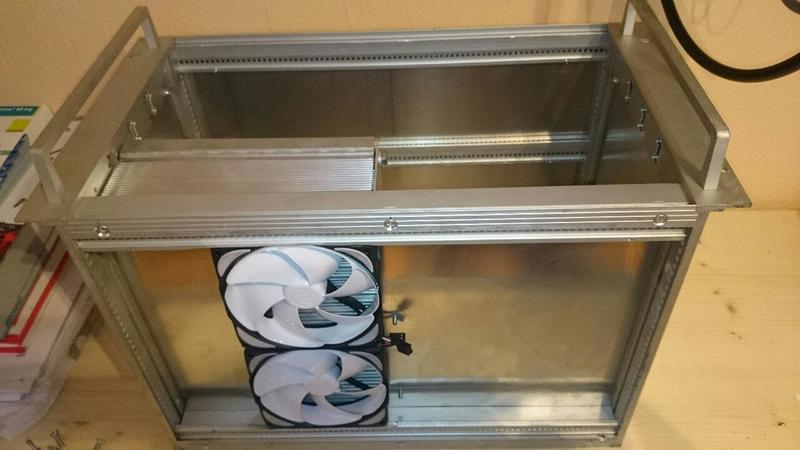

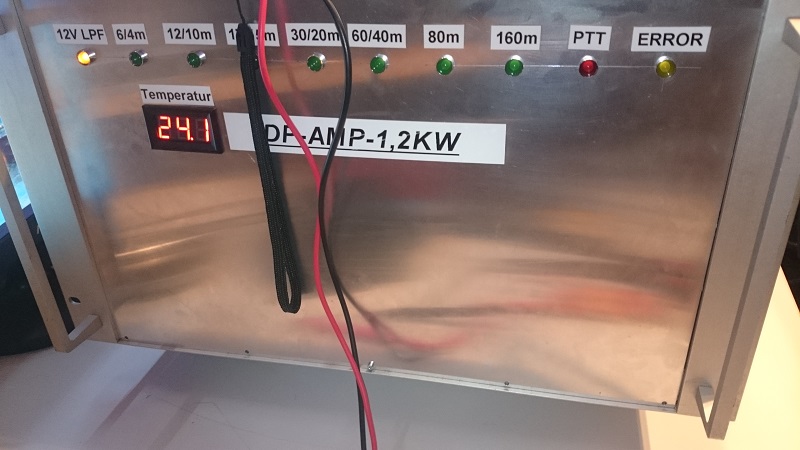

Kupfer und KKDSC 1256DSC 1325IMG foavelDSC 1407IMG toyv0qIMG 20151227 WA0043

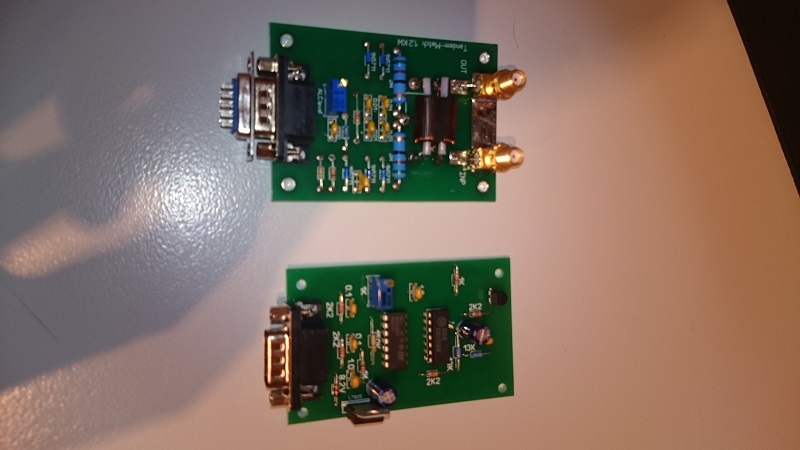

SWR Protection zum Schtuz der Endstufe.
Wenn diese Schutzschaltung aus welchen Gründen auch immer auslöst, muss diese mit einem Taster zurückgesetzt werden, sodass wieder gesendet werden kann . Der Schwellwert der
Auslösung ist stufenlos mit einem Spindeltrimmer einstellbar.

SWR Protection

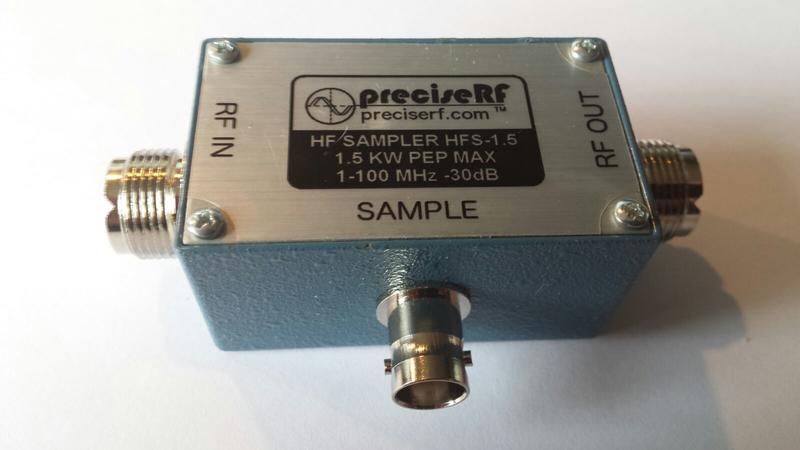

HF-Sampler zur Rückführung des HF-Signals zum Hermes SDR für Predistortion.
HF-Sampler -30dB (http://preciserf.com/shop/hfs-1-5/

Sampler
